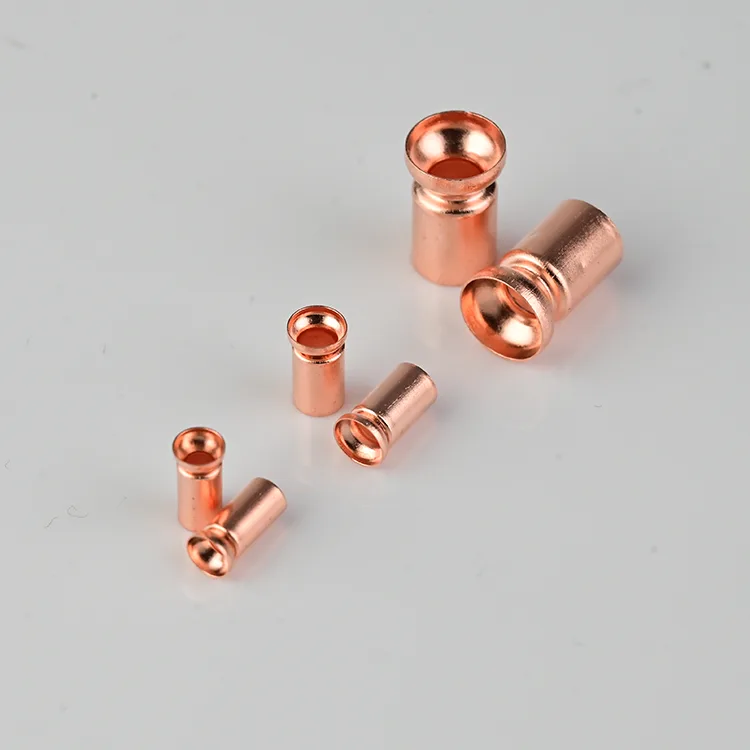

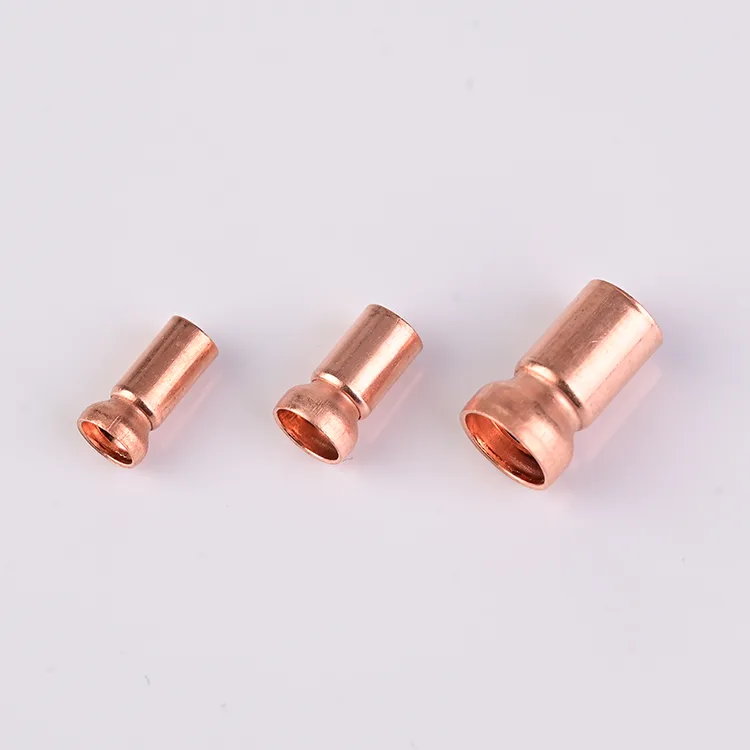

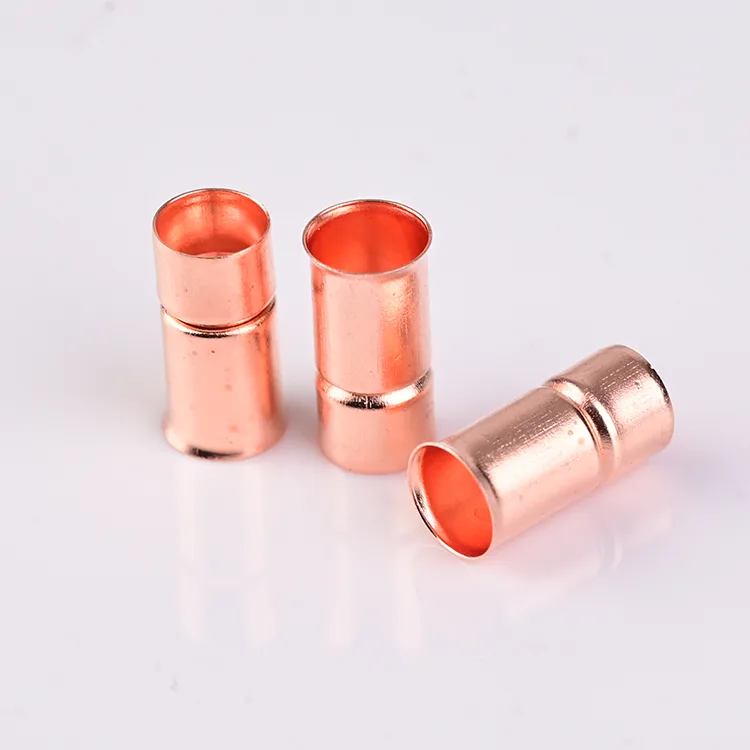

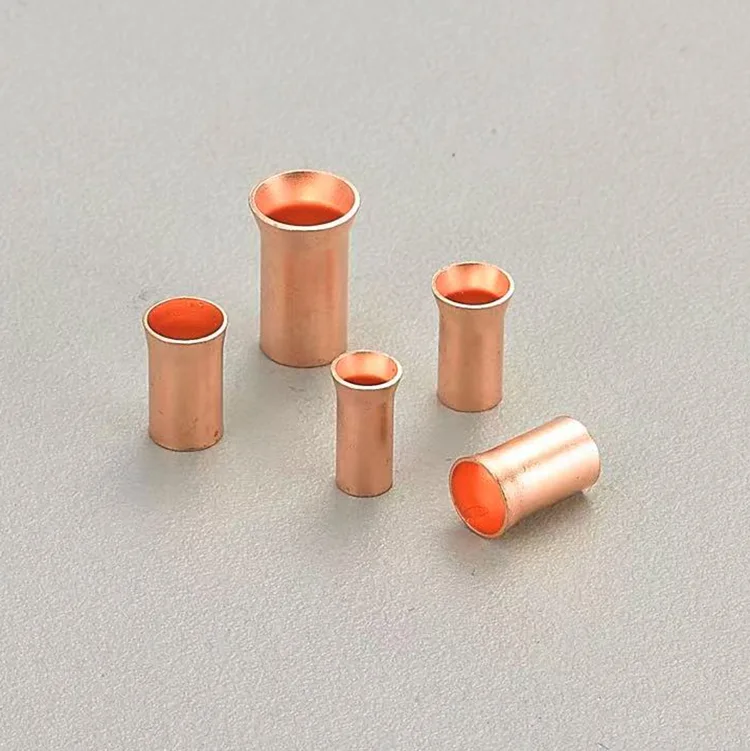

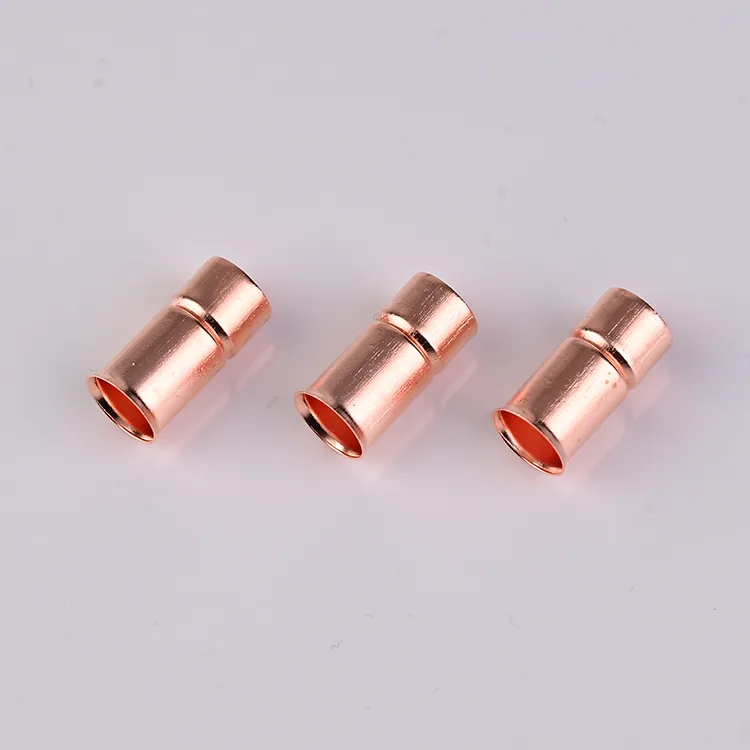

บูชทองแดงสีแดงกระแสสูง

การออกแบบสำหรับการใช้งานที่มีกระแสไฟสูง

เมื่อกระแสเกิน 100A ความต้านทานทุกๆ มิลลิโอห์มจะมีความสำคัญ บุชชิ่งทองแดงกระแสสูงสีแดงของโรงงาน Zenko ที่ผลิตในประเทศจีนได้รับการออกแบบทางวิศวกรรมให้มีผนังหนาขึ้น หน้าตัดที่ใหญ่ขึ้น และพื้นผิวที่กลึงอย่างแม่นยำเพื่อรองรับโหลดกระแสสูงที่ต่อเนื่องโดยไม่เกิดความร้อนสูงเกินไป โครงสร้างทองแดงสีม่วง T2 ให้ค่าการนำไฟฟ้า ≥98% IACS ช่วยลดการสูญเสียพลังงานและอุณหภูมิที่เพิ่มขึ้นภายใต้โหลด

ในการเชื่อมต่อบัสบาร์กระแสสูง อินเทอร์เฟซหน้าสัมผัสเป็นจุดที่สำคัญที่สุด บุชชิ่งที่มีการตัดเฉือนไม่ดีจะสร้างช่องว่างขนาดเล็กที่เพิ่มความต้านทานต่อการสัมผัสและนำไปสู่จุดร้อน เครื่องจักร CNC ที่มีความแม่นยำของเราช่วยให้มั่นใจได้ว่าบุชทองแดงกระแสสูงทุกตัวมีพื้นผิวสัมผัสเรียบและเรียบซึ่งเข้าคู่กับบัสบาร์ เทอร์มินัล และตัวเชื่อมสายเคเบิลได้อย่างสมบูรณ์แบบ ช่วยลดอินเทอร์เฟซที่มีความต้านทานสูงก่อนที่จะขึ้นรูป

การจัดการระบายความร้อนในระบบกระแสสูง

ความร้อนเป็นศัตรูของระบบกระแสสูง ขณะที่กระแสไหล การให้ความร้อนแบบต้านทานจะทำให้อุณหภูมิของส่วนประกอบทุกชิ้นในเส้นทางกระแสไฟสูงขึ้น ในฐานะผู้ผลิตมืออาชีพในประเทศจีน บุชชิ่งทองแดงกระแสสูงสีแดงของ Zenko ได้รับการออกแบบโดยคำนึงถึงประสิทธิภาพการระบายความร้อน ทองแดงสีม่วงที่มีความบริสุทธิ์สูงให้การนำความร้อนที่ดีเยี่ยม (≥385 W/m·K) ถ่ายเทความร้อนออกจากจุดเชื่อมต่อไปยังโครงสร้างโดยรอบได้อย่างมีประสิทธิภาพ

สำหรับการใช้งานกระแสไฟฟ้าต่อเนื่องเกิน 300A เราขอแนะนำซีรีส์งานหนักของเราที่มีความหนาของผนังเพิ่มขึ้น และพื้นที่ผิวที่เหมาะสมที่สุดสำหรับการกระจายความร้อน บุชชิ่งทองแดงสีแดงกระแสสูงแต่ละตัวในซีรีส์นี้ได้รับการทดสอบความแม่นยำของมิติและคุณภาพพื้นผิวแยกกันก่อนจัดส่ง ความใส่ใจในรายละเอียดนี้เป็นเหตุผลว่าทำไมวิศวกรไฟฟ้าทั่วโลกจึงไว้วางใจ Zenko สำหรับโครงการเชื่อมต่อโครงข่ายกระแสสูงที่มีความต้องการมากที่สุด

แอปพลิเคชันที่ต้องการมากขึ้น

สถานีชาร์จเร็ว EV ระบบจัดเก็บพลังงานแบตเตอรี่ (BESS) แผงจ่ายไฟทางอุตสาหกรรม และเครื่องสำรองไฟ (UPS) ล้วนต้องการการเชื่อมต่อระหว่างกันกระแสสูงที่แข็งแกร่ง บุชชิ่งทองแดงแดงกระแสสูงจาก Zenko ได้รับการตรวจสอบเพื่อใช้ในการใช้งานเหล่านี้ พร้อมประสิทธิภาพที่ได้รับการพิสูจน์แล้วในระบบที่รองรับกระแสไฟต่อเนื่อง 200A ถึง 600A

แตกต่างจากบูชทองแดงมาตรฐานที่อาจใช้งานได้กับสัญญาณหรือการใช้งานกระแสไฟต่ำ ซีรีส์กระแสสูงของเราได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะสำหรับความต้องการทางความร้อนและกลไกของระบบไฟฟ้า Zenko นำเสนอการปรับแต่งเต็มรูปแบบสำหรับการใช้งานกระแสไฟฟ้าสูงที่ไม่เหมือนใคร ไม่ว่าคุณจะต้องการเส้นผ่านศูนย์กลางภายในพิเศษสำหรับสายเคเบิลขนาดใหญ่ ความยาวที่กำหนดเองเพื่อให้พอดีกับการจัดเรียงบัสบาร์ของคุณ หรือการปรับสภาพพื้นผิวเฉพาะสำหรับสภาพแวดล้อมการทำงานของคุณ

คุณภาพที่คุณวัดได้

บุชชิ่งทองแดงแดงกระแสสูงทุกตัว โรงงานของ Zenko ดำเนินการภายใต้การจัดการคุณภาพ ISO 9001 และการทดสอบของเรารวมถึงการตรวจสอบค่าการนำไฟฟ้า การวัดขนาด และการตรวจสอบคุณภาพพื้นผิว สำหรับการใช้งานกระแสสูงซึ่งความล้มเหลวไม่ใช่ทางเลือก ความสามารถในการตรวจสอบย้อนกลับและการประกันคุณภาพในระดับนี้มีความสำคัญ

ไม่ว่าคุณจะออกแบบโครงสร้างพื้นฐานการชาร์จ EV รุ่นถัดไปหรืออัปเกรดระบบจำหน่ายไฟฟ้าทางอุตสาหกรรม บุชทองแดงกระแสสูงสีแดงก็มอบประสิทธิภาพ ความน่าเชื่อถือ และความสามารถในการปรับแต่งได้ตามที่คุณต้องการ ติดต่อทีมวิศวกรของเราวันนี้เพื่อหารือเกี่ยวกับข้อกำหนดการเชื่อมต่อโครงข่ายกระแสสูงของคุณ

ขอใบเสนอราคา

ส่งแบบหรือข้อมูลจำเพาะของคุณไปที่ Zenko เพื่อขอใบเสนอราคาที่รวดเร็วและแข่งขันได้ ตัวอย่างตามคำขอ

คอนเนคเตอร์แบบไม่มีฉนวนหุ้มฉนวน (ขนาดสามารถปรับแต่งได้)
							วัสดุ:ทองแดงสีแดง(C1220/TP2)
หมายเลข ITEN	ขนาด (มม.)						ขนาดสายเคเบิล
	L	D	ง1	W	ส1	F	มม.2	A.W.G
2.75D	8.5	4	1.8	2.75	3.47	4
3.35ว	8.5	4.5	2.3	3.35	3.8	4.5
4.05ว	8.5	5.2	2.7	4.05	4.45	5.2
4.55ว	11	6.65	3.4	4.55	5.45	6
5.6ง	11	7	3.6	5.6	6.02	6
3.4D	8.5	4.4	2.1	3.38	3.8	5.2
1.9D	7.2	3	2.5	1.9	2.4	4.5
4.1ง	10.5	4.8	2.5	3.98	4.45	5.6
การชุบ	ชุบดีบุก, ชุบนิกเกิล, ป้องกันการเกิดออกซิเดชันของพื้นผิว
ความแข็งและสถานะ	เอ็ม / วาย / Y2 (HV45-75/ 90-110/ 110-130)
หมายเหตุ:	ยอมรับคำสั่งซื้อที่กำหนดเองทุกขนาด
