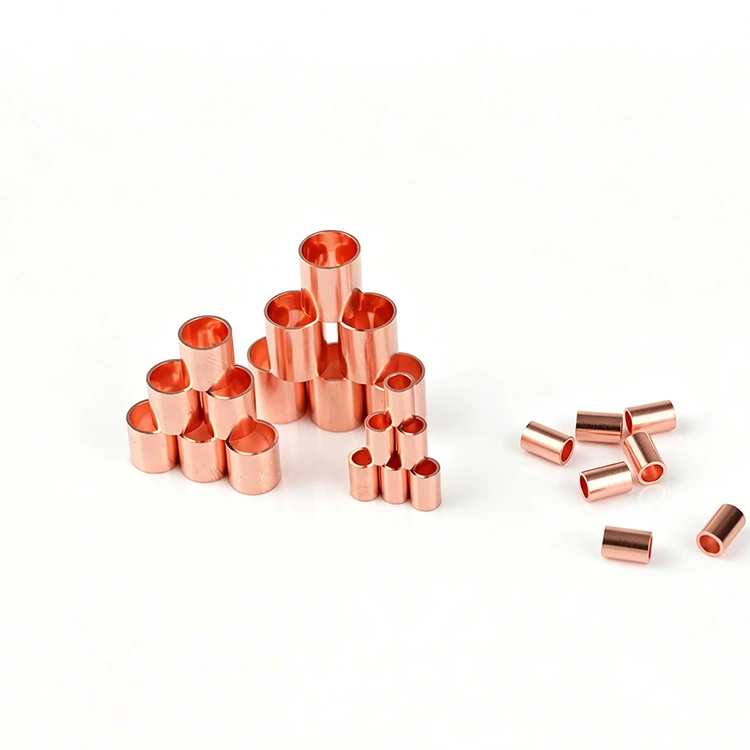

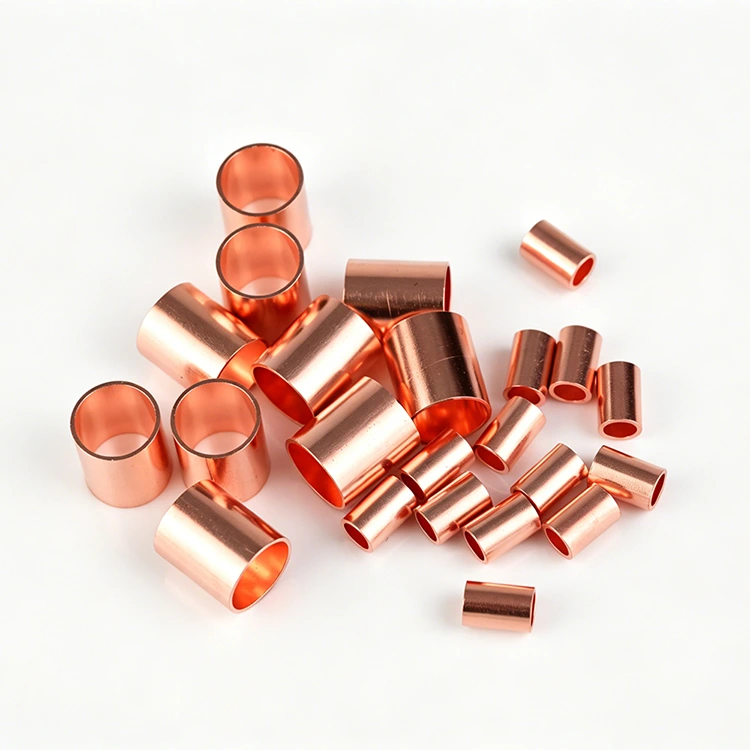

เทอร์มินอลก้นทองแดงแดงกระแสสูง

ขั้วต่อชนทองแดงกระแสสูงสีแดงคุณภาพสูงนำเสนอโดย Zenko ผู้ผลิตในจีน ทำหน้าที่เป็นตัวเชื่อมต่อแบบก้นทองแดงแบบมืออาชีพที่ออกแบบมาสำหรับสถานการณ์พลังงานใหม่ ทำจากวัสดุทองแดงที่มีความบริสุทธิ์สูงและมีความนำไฟฟ้าสูง ใช้ได้กับระบบไฟฟ้าโซลาร์เซลล์ การจัดเก็บพลังงาน และระบบสายไฟรถยนต์พลังงานใหม่ได้อย่างสมบูรณ์แบบ ด้วยการใช้โครงสร้างน้ำหนักเบาเพื่อประหยัดพื้นที่ในการติดตั้ง ผลิตภัณฑ์จึงครอบคลุมช่วงขนาดที่สมบูรณ์และรองรับข้อกำหนดเฉพาะที่ปรับแต่งได้ ด้วยประสิทธิภาพการย้ำที่แน่นหนาและหน้าสัมผัสทางไฟฟ้าที่เสถียร จึงตอบสนองข้อกำหนดการเชื่อมต่อกระแสสูงของอุปกรณ์พลังงานใหม่ต่างๆ ได้อย่างเต็มที่

เทอร์มินอลก้นทองแดงสีแดงกระแสสูงคืออะไร?

ขั้วต่อชนทองแดงสีแดงกระแสสูงของ Zenko Factory เป็นขั้วต่อทองแดงเกรดมืออาชีพสำหรับงานหนัก ออกแบบมาสำหรับการใช้งานทางทะเลและพลังงานใหม่ ผลิตจากทองแดงสีแดงที่มีความบริสุทธิ์สูงและการนำไฟฟ้าสูงพร้อมการบำบัดต่อต้านอนุมูลอิสระขั้นสูง หน้าจอแสดงค่าน้ำหนักเหล่านี้ให้ความต้านทานต่อความชื้นและละอองเกลือได้เป็นพิเศษ หน้าสัมผัสทางไฟฟ้าที่เสถียร และการสร้างความร้อนต่ำภายใต้โหลดกระแสไฟฟ้าสูง ออกแบบมาเพื่อให้สอดคล้องกับมาตรฐานอุตสาหกรรมพลังงาน โดยให้การเชื่อมต่อแบบย้ำที่ปลอดภัยและทนต่อการสั่นสะเทือน ซึ่งมีความแน่นหนาโดยไม่หลุด ทำให้เหมาะสำหรับการเชื่อมต่อสายที่ปลอดภัยและเชื่อถือได้ในสภาพแวดล้อมที่รุนแรง

คอนเนคเตอร์แบบไม่มีฉนวนหุ้มฉนวน (ขนาดสามารถปรับแต่งได้)
วัสดุ:ทองแดงสีแดง(C1100/C1220)
หมายเลข ITEN	ขนาด (มม.)				ขนาดสายเคเบิล
	L	D	ง1	t	มม.2	A.W.G
BN1.25T	15	3.32	1.85	0.75	0.5-1.5	22-16
บีเอ็น2ที	15	4.02	2.5	0.75	1.5-2.5	16-14
BN3.5T	15	5	3	0.95	2.5-4	14-12
BN5.5T	15	5.45	3.55	0.95	4-6	.12-10
BN8T	21	7	4.6	1.2	10	8
BN14T	26	9	6	1.5	16	6
BN22T	29	11.3	7.8	1.75	25	4
BN38T	32	13.2	9.5	1.85	35	2
BN60T	36	15.3	11.4	1.95	50	1/0
BN70T	37	17.5	13.3	2.2	70	2/0
BN80T	38	19.5	14.5	2.5	95	3/0
BN100T	38	22.1	16.4	2.85	120	4/0
BN150T	54	26.4	19.5	3.45	150	250-300
BN180T	57	28.5	21	3.75	185	300-350

คุณสมบัติหลักและคุณประโยชน์

● โครงสร้างทองแดงแดงกระแสสูง: ผลิตจากทองแดงแดงที่มีค่าการนำไฟฟ้าสูงบริสุทธิ์ 99.9% ช่วยให้เกิดความร้อนต่ำและการส่งผ่านพลังงานอย่างมีประสิทธิภาพภายใต้ภาระงานหนัก

● การป้องกันระดับทะเล: การบำบัดต่อต้านอนุมูลอิสระและการสร้างฟิล์มอย่างมืออาชีพให้การป้องกันความชื้นและละอองเกลือได้ดีเยี่ยม เหมาะสำหรับระบบจำหน่ายทางทะเลและสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง

● เพิ่มประสิทธิภาพพลังงานใหม่: ปรับแต่งให้เหมาะกับสถานการณ์พลังงานใหม่ที่มีความต้องการสูง รวมถึงระบบไฟฟ้าโซลาร์เซลล์ หน่วยกักเก็บพลังงาน และระบบสายไฟของรถยนต์ไฟฟ้า

● การย้ำที่ปลอดภัยและทนทานต่อการสั่นสะเทือน: ประสิทธิภาพการย้ำที่สม่ำเสมอช่วยให้มั่นใจได้ถึงการเชื่อมต่อที่แน่นหนาถาวร ซึ่งจะไม่หลุดออกภายใต้การสั่นสะเทือนหรือวงจรความร้อน

● การออกแบบน้ำหนักเบาประหยัดพื้นที่: โครงสร้างที่กะทัดรัดและน้ำหนักเบาช่วยประหยัดพื้นที่ในการติดตั้งในขณะที่ยังคงความแข็งแรงทางกลที่แข็งแกร่ง

● ช่วงขนาดเต็มและการปรับแต่ง: มีช่วงขนาดที่สมบูรณ์พร้อมรองรับข้อกำหนดเฉพาะที่กำหนดเองเพื่อตอบสนองความต้องการของโครงการที่ไม่ซ้ำใคร

● ประสิทธิภาพที่ได้มาตรฐานอุตสาหกรรม: ผลิตขึ้นตามมาตรฐานอุตสาหกรรมพลังงาน ให้ประสิทธิภาพหน้าสัมผัสที่มั่นคงและการเชื่อมต่อวงจรที่เชื่อถือได้

ข้อมูลจำเพาะทางเทคนิค

● วัสดุ: ทองแดงสีแดงที่มีความบริสุทธิ์สูง

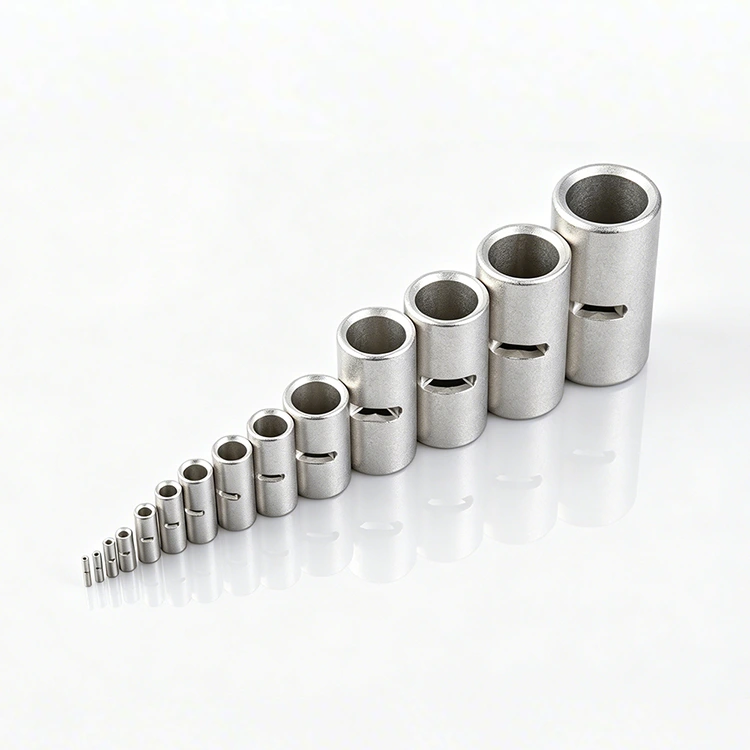

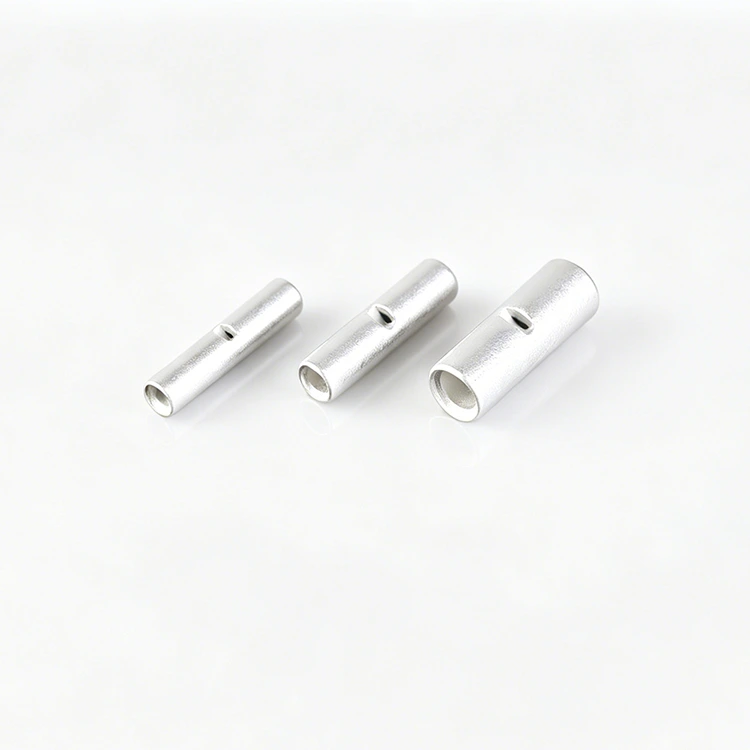

● การรักษาพื้นผิว: ฟิล์มป้องกันการเกิดออกซิเดชัน (สามารถเลือกชุบดีบุกได้)

● ประเภทการเชื่อมต่อ: การย้ำแบบเย็น (ไม่จำเป็นต้องเชื่อม)

● พิกัดกระแส: สูงสุด 600A (แตกต่างกันไปตามขนาด)

● อุณหภูมิในการทำงาน: -40°C ถึง +125°C

● ความต้านทานสเปรย์เกลือ: ≥ 72 ชั่วโมง (การทดสอบสเปรย์เกลือที่เป็นกลาง)

● ทนต่อแรงดันไฟฟ้า: ≥ 2kV AC (ตามมาตรฐานอุตสาหกรรม)

● ช่วงสายไฟ: AWG 22 ถึง AWG 2/0 (ขนาดที่กำหนดเอง)

การใช้งานที่หลากหลาย

● ตู้กระจายสินค้าทางทะเลและระบบไฟฟ้าของเรือ

● ระบบไฟฟ้าโซลาร์เซลล์ (PV)

● ระบบกักเก็บพลังงาน (ESS) และแบตเตอรีแบตเตอรี

● การเดินสายไฟรถยนต์ไฟฟ้า (EV) และรถยนต์ไฮบริด

● อุปกรณ์ไฟฟ้ากระแสสูงทางอุตสาหกรรมและโครงข่ายไฟฟ้า

● แผงควบคุมอัตโนมัติและเครื่องจักรกลหนัก

● โครงการผลิตพลังงานลมและพลังงานหมุนเวียน

คำแนะนำในการติดตั้ง

1.การเตรียมสายไฟ: ปอกฉนวนจากปลายสายไฟให้ตรงกับความยาวของขั้วต่อ เพื่อให้แน่ใจว่าไม่มีการตัดหรือเสียหาย

2. การใส่: ใส่ลวดที่ปอกแล้วเข้าไปในขั้วจนสุดจนสุดกระบอก

3. การย้ำ: ใช้เครื่องมือย้ำคุณภาพสูงและมีขนาดที่ตรงกันเพื่อใช้แรงกดที่สม่ำเสมอกับกระบอกขั้วต่อ

4.การตรวจสอบ: ค่อยๆ ดึงสายไฟเพื่อตรวจสอบการเชื่อมต่อว่าแน่นหนาไม่เลื่อนหลุดหรือเคลื่อนไหว

5.ฉนวนกันความร้อน: ปิดรอยต่อด้วยท่อหดหรือเทปไฟฟ้าเพื่อป้องกันความชื้น การกัดกร่อน และการลัดวงจร

การประกันคุณภาพ

ขั้วต่อชนทองแดงกระแสสูงสีแดงของ Zenko ทั้งหมดผ่านการทดสอบการควบคุมคุณภาพอย่างเข้มงวด ซึ่งรวมถึง:

● การทดสอบองค์ประกอบของวัตถุดิบและการนำไฟฟ้า

● การทดสอบความต้านทานการกัดกร่อนและสเปรย์เกลือ

● การทดสอบโหลดกระแสสูงและการสร้างความร้อน

● การทดสอบความแข็งแรงในการดึงออกทางกลและการสั่นสะเทือน

● ความแม่นยำของมิติและการตรวจสอบประสิทธิภาพการย้ำ

โรงงาน Zenko มุ่งมั่นที่จะจัดหาขั้วต่อชนทองแดงสีแดงที่มีกระแสไฟสูงที่เชื่อถือได้ ซึ่งตอบสนองความต้องการด้านพลังงานทางทะเล อุตสาหกรรม และพลังงานใหม่ที่มีความต้องการมากที่สุด
