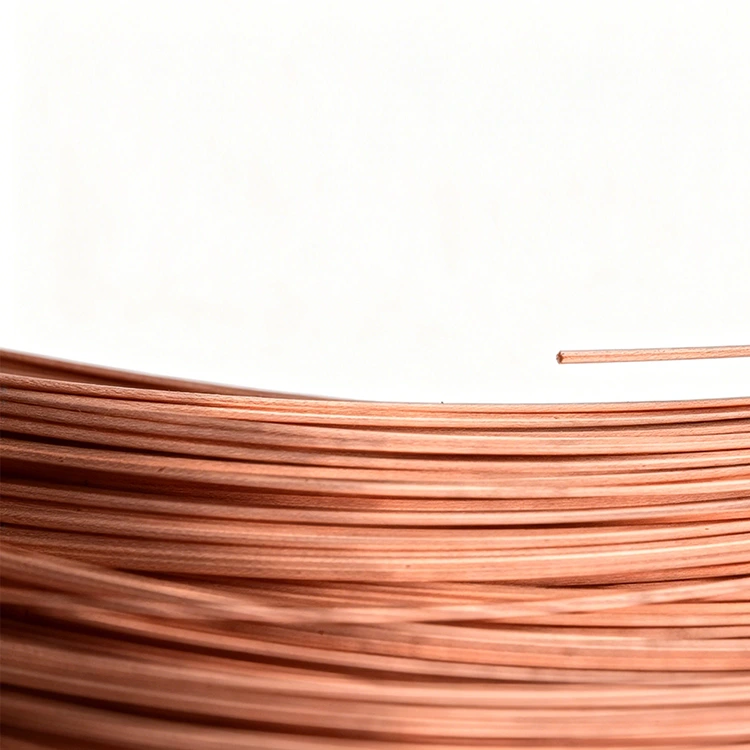

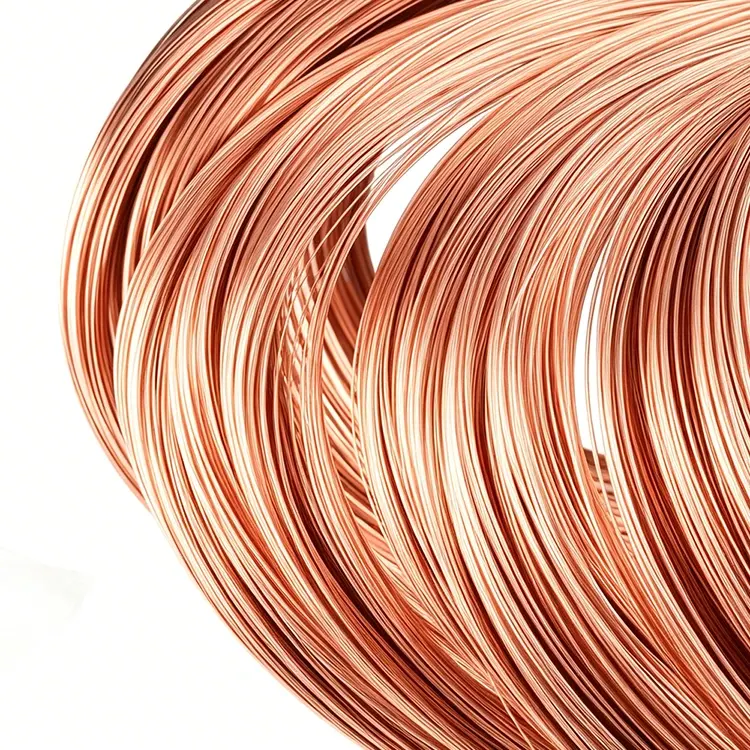

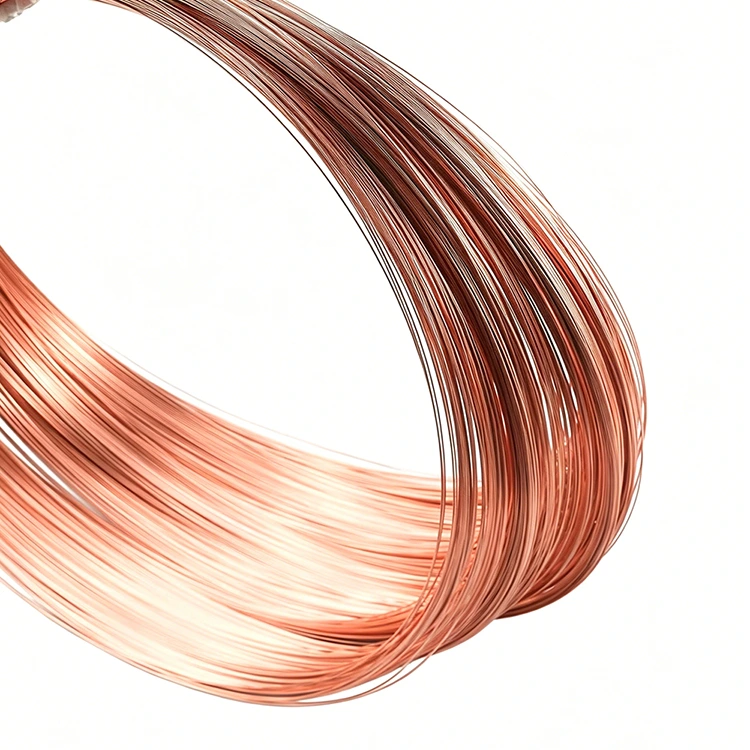

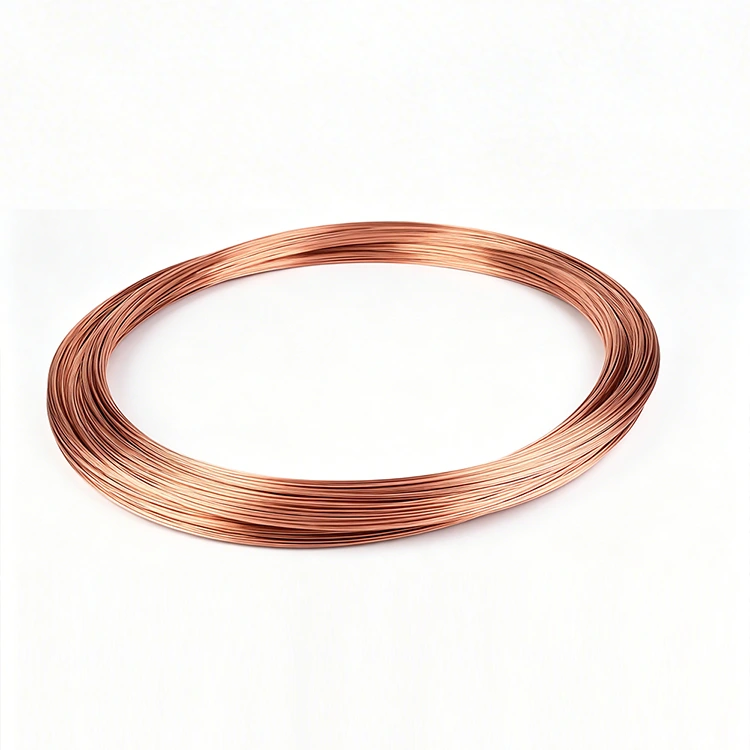

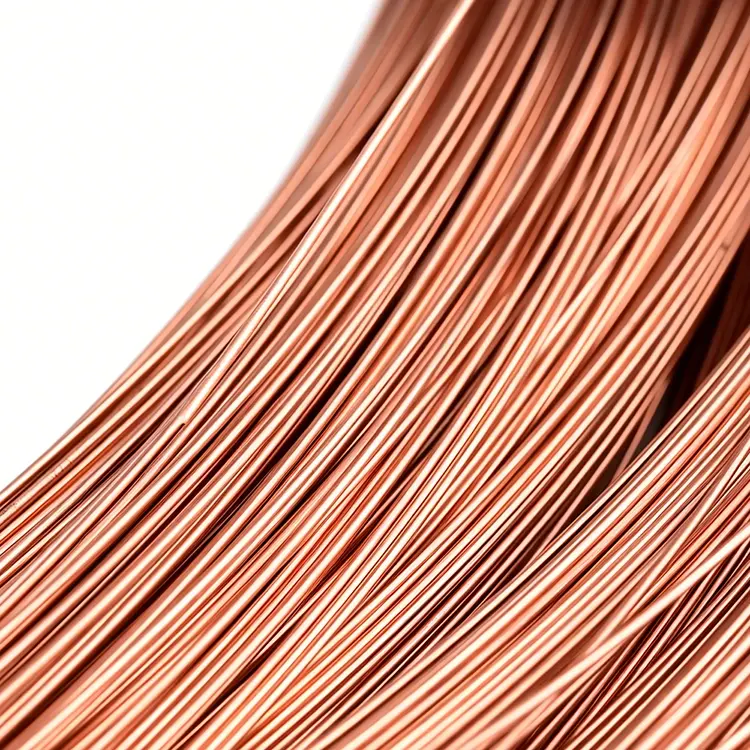

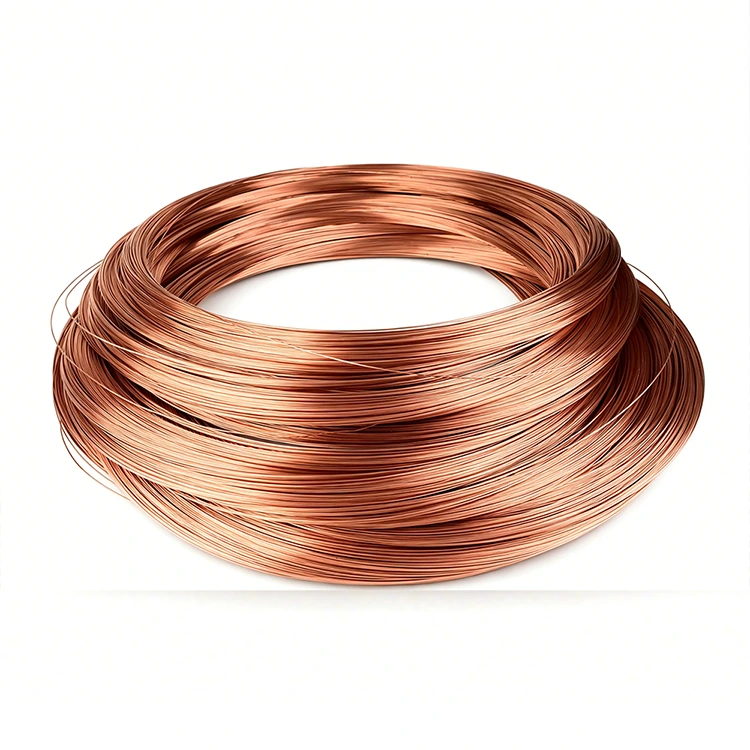

ท่อขดทองแดงสีแดงผนังบาง

ท่อขดทองแดงสีแดงผนังบางคืออะไร?

ท่อม้วนทองแดงผนังบางสีแดงหมายถึงท่อทองแดงที่มีความหนาของผนังบางกว่าเกรดเชิงพาณิชย์มาตรฐานอย่างมาก โดยทั่วไปคือ 0.1 มม. ถึง 0.5 มม. เทียบกับ 0.5 มม. ถึง 2.0 มม. สำหรับผนังมาตรฐาน ความหนาของผนังที่ลดลงส่งผลโดยตรงต่อน้ำหนักที่ลดลง การใช้วัสดุน้อยลง และการถ่ายเทความร้อนที่ดีขึ้น (ผนังที่บางลงลดความต้านทานความร้อน) คอยล์ทองแดงสีแดงผนังบางของ Zenko ได้รับการดึงขึ้นอย่างแม่นยำเพื่อรักษาความหนาของผนังที่สม่ำเสมอตลอดความยาวของคอยล์ทั้งหมด ทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้ในการใช้งานด้านแรงดันและวงจรความร้อน

ข้อดีของการออกแบบผนังบาง

●การลดน้ำหนัก: เบากว่าคอยล์ผนังมาตรฐานที่มี OD เดียวกันถึง 40% สำคัญอย่างยิ่งสำหรับยานยนต์ การบินและอวกาศ และอุปกรณ์พกพาที่ทุกกรัมมีความสำคัญ

●ประหยัดวัสดุ: ใช้ทองแดงน้อยลงถึง 25% ต่อขดลวด ลดต้นทุนวัสดุและผลกระทบต่อสิ่งแวดล้อมในขณะที่ยังคงประสิทธิภาพไว้

●การถ่ายเทความร้อนที่ดีขึ้น: ผนังที่บางลงลดความต้านทานความร้อน ช่วยให้แลกเปลี่ยนความร้อนระหว่างของเหลวภายในและสิ่งแวดล้อมภายนอกได้เร็วขึ้น เหมาะสำหรับเครื่องแลกเปลี่ยนความร้อนประสิทธิภาพสูง

●รัศมีการโค้งงอเล็กลง: คอยล์ผนังบางสามารถโค้งงอให้มีรัศมีแคบลงได้โดยไม่เกิดรอยยับหรือยุบตัว ช่วยให้สามารถออกแบบตัวแลกเปลี่ยนความร้อนและคอยล์ขนาดกะทัดรัดได้

●การตอบสนองความร้อนเร็วขึ้น:  มวลความร้อนน้อยลงหมายถึงคอยล์ร้อนขึ้นและเย็นลงเร็วขึ้น ปรับปรุงการควบคุมกระบวนการและประสิทธิภาพการใช้พลังงาน

การใช้งานผลิตภัณฑ์

●HVAC&R: คอยล์คอนเดนเซอร์ คอยล์เย็น เครื่องแลกเปลี่ยนความร้อนของชิลเลอร์ ผนังบางช่วยเพิ่มประสิทธิภาพการถ่ายเทความร้อนและลดน้ำหนักต่อหน่วย

●ตัวแลกเปลี่ยนความร้อนในยานยนต์: คอยล์หม้อน้ำ แกนฮีตเตอร์ แผ่นทำความเย็นแบตเตอรี่ EV—การลดน้ำหนักช่วยปรับปรุงประสิทธิภาพการใช้เชื้อเพลิงหรือช่วง EV โดยตรง

●การทำความเย็นแบบอิเล็กทรอนิกส์: คอยล์ทำความเย็นของชั้นวางเซิร์ฟเวอร์ แผ่นทำความเย็นแบบอิเล็กทรอนิกส์กำลัง—การออกแบบที่กะทัดรัดด้วยคอยล์ที่มีผนังบางและมีรัศมีโค้งงอแคบ

●การบินและอวกาศและการป้องกัน: ระบบควบคุมสิ่งแวดล้อมของเครื่องบิน การระบายความร้อนของระบบการบิน การลดน้ำหนักถือเป็นสิ่งสำคัญในภารกิจ

●เครื่องใช้ไฟฟ้า: คอยล์ทำความเย็นของตู้เย็น เครื่องระเหยในช่องแช่แข็ง คอนเดนเซอร์ตู้แช่ไวน์ ผนังบางทำให้มีเสียงที่เงียบกว่าและกะทัดรัดยิ่งขึ้น

ข้อควรพิจารณาเกี่ยวกับระดับความดัน

คอยล์ผนังบางมีพิกัดแรงดันลดลงเมื่อเปรียบเทียบกับท่อผนังมาตรฐาน Zenko จัดทำรายงานการทดสอบแรงดันอุทกสถิตสำหรับข้อกำหนดคอยล์ผนังบางทุกรายการ สำหรับการใช้งานแรงดันสูง เราขอแนะนำ:

●ระบุ OD ที่ใหญ่ขึ้นเล็กน้อยโดยมีผนังบางเพื่อให้ได้รับระดับแรงดันกลับคืนมา

● ใช้การออกแบบที่ขด (แทนที่จะวิ่งตรง) เพื่อกระจายความเครียด

●ให้คำปรึกษาด้านวิศวกรรมของ Zenko สำหรับการคำนวณพิกัดแรงดัน

การสนับสนุนด้านวิศวกรรม

Zenko ให้การจำลองประสิทธิภาพการระบายความร้อน การคำนวณแรงดันตก และการปรับรัศมีโค้งงอให้เหมาะสมสำหรับการออกแบบคอยล์ทองแดงแบบผนังบาง มีตัวอย่างฟรีสำหรับการตรวจสอบการประกอบและประสิทธิภาพ

ท่อขดทองแดงผนังบางสีแดง Zenko — น้ำหนักน้อยลง ประสิทธิภาพเท่าเดิม แต่ประสิทธิภาพดีขึ้น

คอนเนคเตอร์แบบไม่มีฉนวนหุ้มฉนวน (ขนาดสามารถปรับแต่งได้)
วัสดุ:ทองแดงสีแดง(C1100/C1220/C1010)
ขนาด (มม.)
ง(มิลลิเมตร)	0.8 - 40
d1(มิลลิเมตร)	0.5 - 30
ที ( มม. )	0.1-5
การบรรจุ	25กก./ม้วน, 50กก./ม้วน
ความแข็งและสถานะ	ใช่ (HV90-110)
หมายเหตุ:	ยอมรับคำสั่งซื้อที่กำหนดเองทุกขนาด
